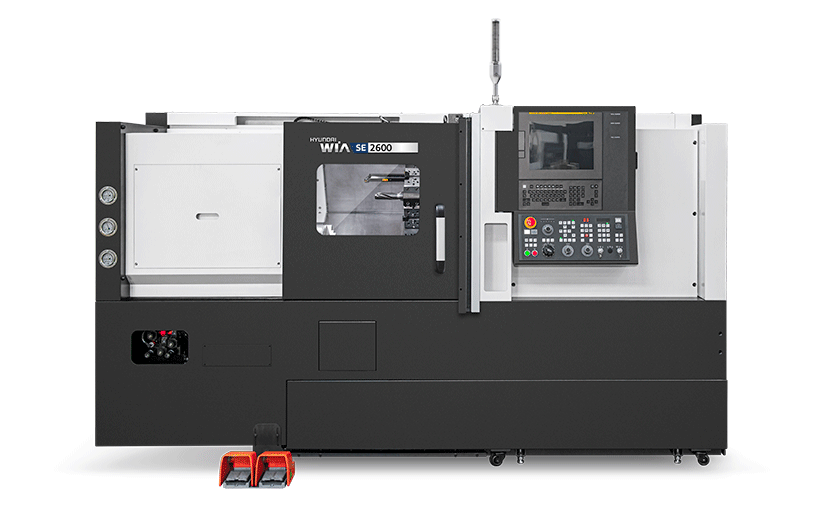

Hyundai-WIA SE2600Y/SY
CAPACITY
Swing over bed Ø24.8" (Ø630mm)
Swing over carriage Ø24.8" (Ø630mm)
Max. turning diameter Ø15" (Ø380mm)
Max. turning length 24.8" (630mm)
Bar Capacity (Main/Sub) Ø3.2" / Ø2" (Ø81 / Ø51mm)
MAIN SPINDLE
Chuck size 10" (Sub 6”)
Spindle bore Ø3.6" (Ø91mm)
Spindle speed 3,500 rpm
Spindle nose A2-8
A.C. Spindle Motor (S2 15min) 25 HP (18.5 kW) / Sub 10 HP (7.5 kW)
Max. spindle torque (S2 15min) 347.3 lbf.ft (470.9 N.m)
SUB SPINDLE
Chuck size 6"
Spindle bore Ø2.4" (Ø60mm)
Spindle speed / nose 4,500 rpm / A2-5
Spindle Motor (S2 15 min) 10 HP (7.5 kW)
Max. spindle torque (S2 15 min) 62.7 lbf.ft (85 N.m) /
TRAVEL
X / Y axis travel 10" / 4.3" (255 / 110mm)
Z / ZB axis travel 26.6" / 25.9" (680 / 660 mm)
X / Y axis rapid traverse rate 1,181 / 394 IPM (30 / 10 m/min)
Z / ZB axis rapid traverse rate 1,181 / 591 IPM (30 / 15 m/min)
TURRET (BMT55)
Number of tools 12 station 24position
Turning tool shank size □3/4" (□20mm)
Boring bar diameter Ø1.5" (Ø40mm)
Turret index time (1 step) 0.15 sec
Live Tool Motor Power / Torque 7.4 HP (5.5 kW) / 38.7 lbf.ft (52.5 N.m)
(S2 15min)
Live Tool Speed 6,000 rpm
COOLANT and HYDRAULIC SYSTEM
Coolant tank capacity 52.8 gal (200 liter)
Lubrication Grease capacity and No. 0.18 gal (700 cc) / ARG-000(Cartridge)
GENERAL
Machine Height 77.2" (1,960 mm)
Floor Space (L) with 174.6" (4,435 mm)
side chip conveyor
Floor Space (W) 78.7" (2,000 mm)
Machine weight 10,582 lbs (4,800 kg) / 11,023 lbs (5,000 kg)
Power required 22 kVA / 28 kVA
Voltage Required 205 - 235 Volts / 3 Phase
